需求分析
抽水蓄能电站有计算机监控系统、在线监测系统、生产运行管理系统、主变油色谱监测系统等，这些系统彼此独立，缺乏统一界面对全站设备状态进行综合监测和分析。运行的数据种类多，专业性强，缺乏三维立体可视化的方式对监测数据进行直观展示。电站建设期的设计、施工、安装的数据查阅不便。需要融合电站三维模型与监测数据来实现电站运行全景化管控，以满足生产运行全过程立体可视，为电站状态检修提供支撑。
系统简介
电站运行全景监控系统是融合电站设施/设备模型与监控实时数据，为生产运行提供全景化综合监控的系统。
构建电站三维数字模型，包括：水轮发电（电动）机组、主变压器、厂用电设备、开关站设备、计算机监控、水工设施、直流系统、SFC及启动母线系统、金属结构、消防及火灾报警系统、油、水、气系统等。
构建电站运行数据服务中心，开发统一数据接口接入并整合机组状态监测系统、监控系统、主变油色谱监测等生产运行系统数据，同时集成电站设计、设备制造、施工安装、调试、检修、运行监控等数据，形成一套完整的设备状态监测系统。

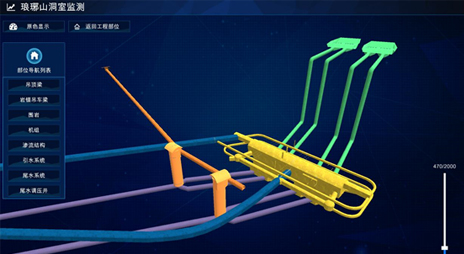

实现从电站、系统、设备、部件等全景化及分级信息展现，实现电站全景漫游，选择部位查看设备设计、制造、运行、检修数据，查看设备实时运行数据，并对异常数据进行预警状态显示，实现电站设备运行状态综合监测。

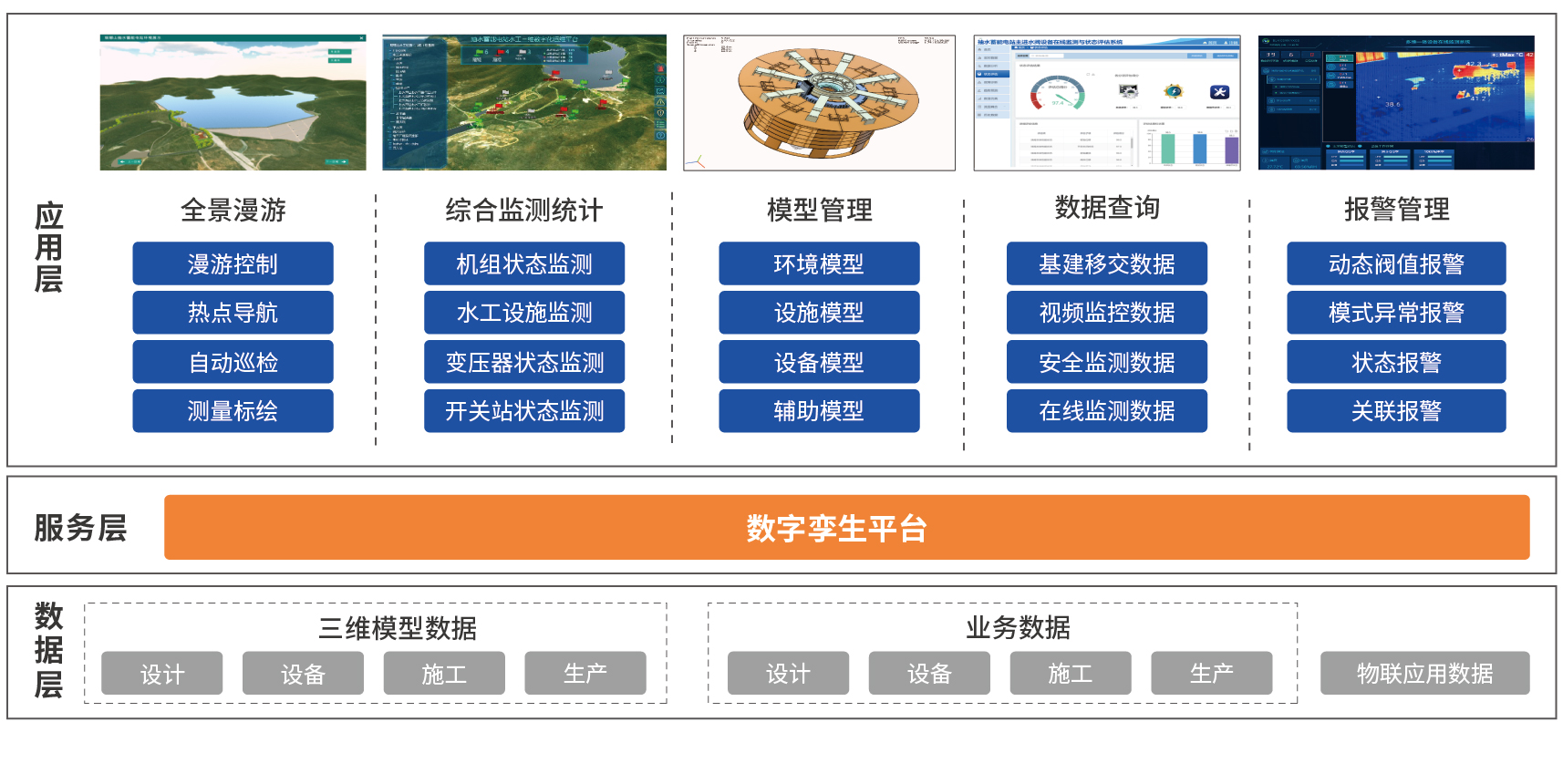

系统架构
应用价值
(1) 通过三维建模技术，直观、真实、精确地展示电站各种设施、设备形状及生产工艺的组织关系，设施、设备的分布和拓扑情况。
(2) 通过建立重要设备的三维台账及资产数据库，实现设备台账的可视化及模型和属性数据的互查、双向检索定位，改变传统的以卷宗、图纸为载体的设备基础信息管理模式，信息的集成度更高，在查询过程中体现方式也更加直观。

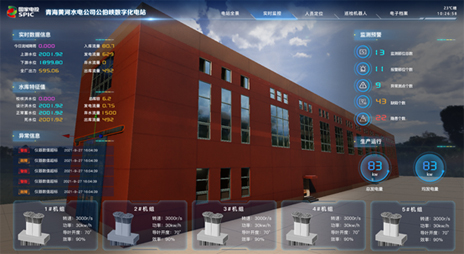

(3) 电站整体运行情况及报警信息统计，实时监控功能显示水情信息、生产运行信息、异常信息、监控统计信息、机组运行状态信息等。
(4) 异常数据通过报警等方式自动显示可能的故障问题，以利于通知运行人员对相关设备进行巡检、状态查看，来快速检查任何设备的状况。
